Mini Escavadeira X35 Pro

SISTEMA HIDRÁULICO DO CHASSI

Diagrama e tabela de peças do sistema SISTEMA HIDRÁULICO DO CHASSI da Mini Escavadeira X35 Pro.

Página 50 do manual 21 peças listadas

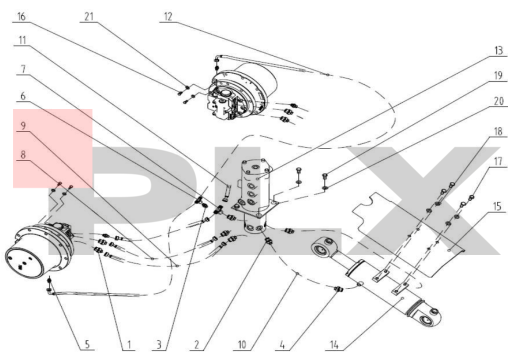

Diagrama

Visualização do sistema

Tabela de peças

Selecione uma linha para ver os detalhes da peça e solicitar atendimento pelo WhatsApp do pós-venda.

Buscar nesta tabela

Lista de peças do SISTEMA HIDRÁULICO DO CHASSI da Mini Escavadeira X35 Pro
Nº	Nome da peça	Qtd
1	Junta reta	8
2	Junta reta	3
3	Junta reta	1
4	Junta reta	2
5	Junta reta	2
6	Junta de combinação de tubo em três vias	1
7	Junta de combinação de tubo em três vias	1
8	Conjunto de mangueira	2
9	Conjunto de mangueira	2
10	Conjunto de mangueira	2
11	Conjunto de mangueira	2
12	Conjunto de mangueira	2
13	Junta rotativa central	1
14	Lâmina do trator de esteira	1
15	Placa protetora do cilindro de escavação	1
16	Parafuso M12*35-10.9	18
17	Parafuso M10*20-8.8	4
18	Anel de Arruela	4
19	Parafuso M10*20-8.8	4
20	Anel de Arruela	4
21	Anel de Arruela	18
