Mini Escavadeira X35 Pro
SISTEMA DE SUSPENSÃO
Diagrama e tabela de peças do sistema SISTEMA DE SUSPENSÃO da Mini Escavadeira X35 Pro.

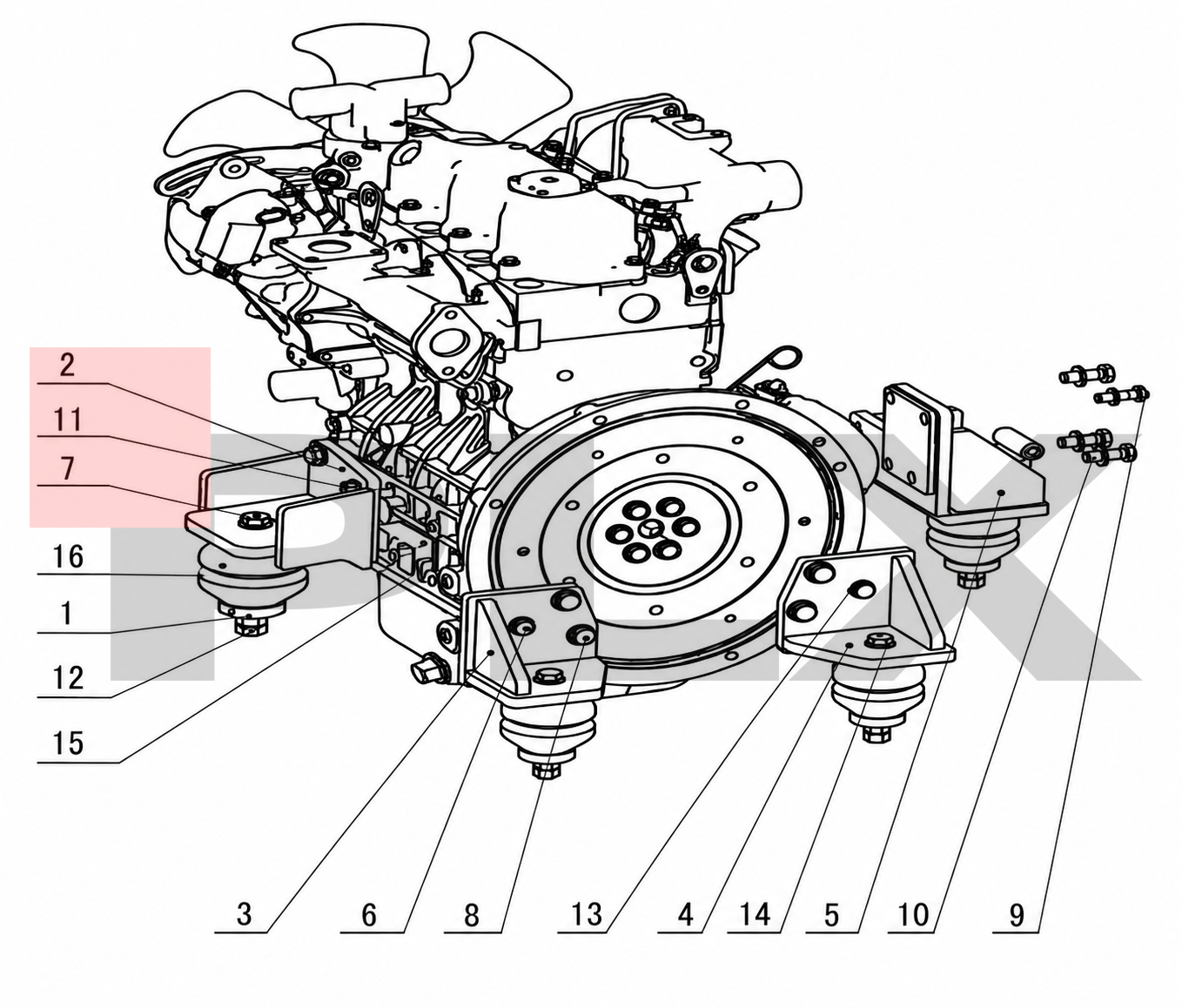

Diagrama
Visualização do sistema
Peça selecionada
Nº
- Nome
- Quantidade
- Sistema
- SISTEMA DE SUSPENSÃO
- Página do manual
- 19
Tabela de peças
Peças do SISTEMA DE SUSPENSÃO
Selecione uma linha para ver os detalhes da peça e solicitar atendimento pelo WhatsApp do pós-venda.
| Nº | Nome da peça | Qtd | Ação |
|---|---|---|---|
| 1 | Proteção do amortecedor | 4 | |
| 2 | Suporte frontal da extremidade do ventilador | 1 | |
| 3 | Suporte dianteiro do volante | 1 | |
| 4 | Suporte traseiro do volante | 1 | |
| 5 | Suporte traseiro da extremidade do ventilador | 1 | |
| 6 | Parafuso M10*70-8.8 | 2 | |
| 7 | Parafuso M12*120-8.8 | 4 | |
| 8 | Parafuso M12*30-8.8 | 4 | |
| 9 | Parafuso M10*1.25*35-10.9 | 1 | |
| 10 | Parafuso M12*1.25*35-8.8 | 3 | |
| 11 | Parafuso M12*1.25*30-8.8 | 4 | |
| 12 | Porca M12-8 | 8 | |
| 13 | Anel de arruela | 3 | |
| 14 | Anel de arruela | 19 | |
| 15 | Motor | 1 | |
| 16 | Amortecedor do motor | 8 |
