Mini Escavadeira X35 Pro
SISTEMA DE RESFRIAMENTO

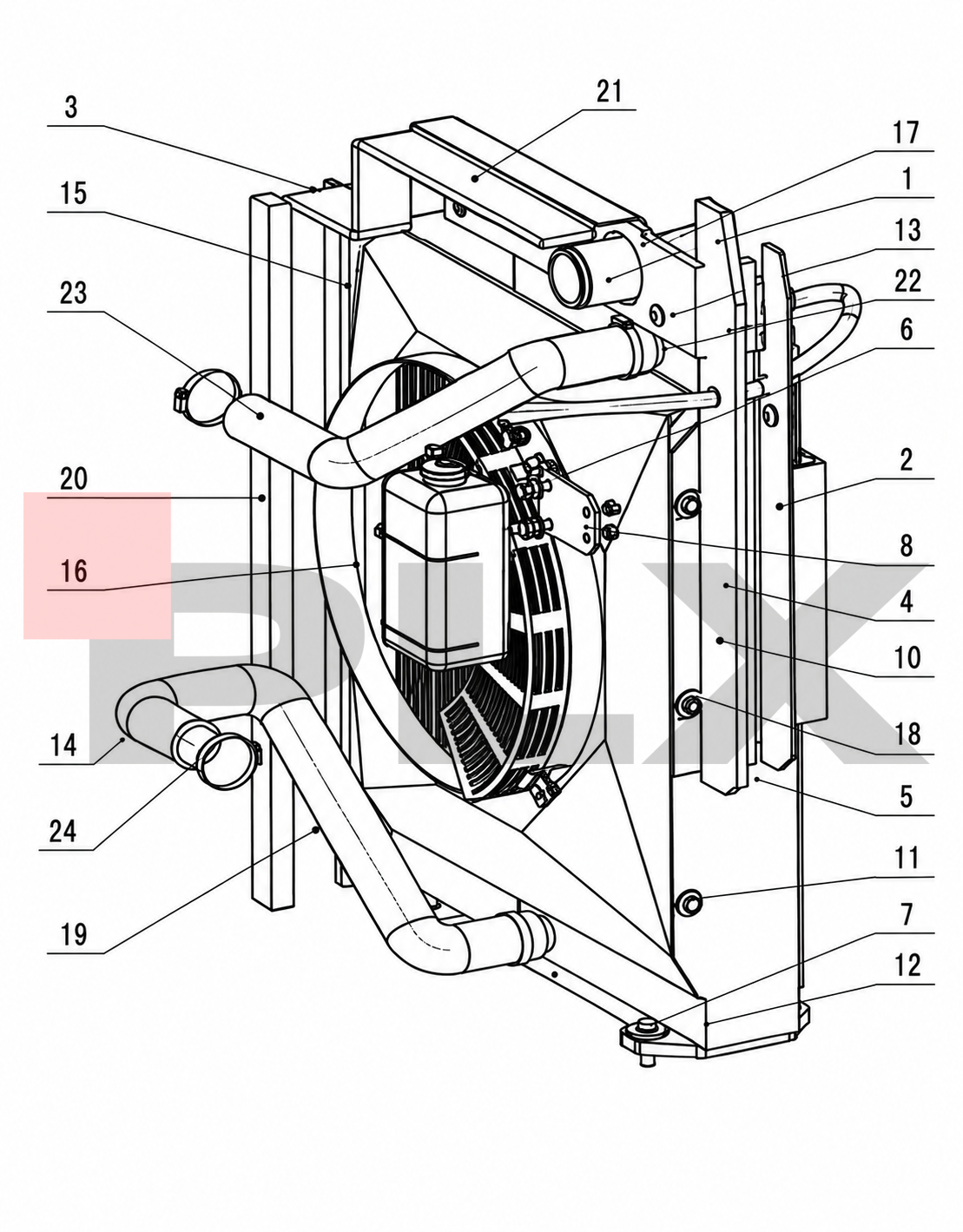

Diagrama e tabela de peças do sistema SISTEMA DE RESFRIAMENTO da Mini Escavadeira X35 Pro.
Diagrama
Visualização do sistema
Peça selecionada
Nº
- Nome
- Quantidade
- Sistema
- SISTEMA DE RESFRIAMENTO
- Página do manual
- 23
Tabela de peças
Peças do SISTEMA DE RESFRIAMENTO
Selecione uma linha para ver os detalhes da peça e solicitar atendimento pelo WhatsApp do pós-venda.
| Nº | Nome da peça | Qtd | Ação |
|---|---|---|---|
| 1 | Conjunto de defletor de vento superior | 1 | |
| 2 | Defletor de vento traseiro | 1 | |
| 3 | Defletor de vento frontal | 1 | |
| 4 | Placa de suporte do reservatório auxiliar | 1 | |
| 5 | Parafuso M8*20-8.8 | 8 | |
| 6 | Parafuso M10*25-8.8 | 2 | |
| 7 | Parafuso M12*35-8.8 | 4 | |
| 8 | Porca M8-8 | 4 | |
| 9 | Anel de arruela | 4 | |
| 10 | Anel de arruela | 2 | |
| 11 | Anel de arruela | 6 | |
| 12 | Anel de arruela | 4 | |
| 13 | Abraçadeira | 2 | |
| 14 | Abraçadeira | 4 | |
| 15 | Conjunto de radiador | 1 | |
| 16 | Reservatório de expansão | 1 | |
| 17 | Esponja de isolamento da placa guia superior | 1 | |
| 18 | Esponja de isolamento da guia traseira | 1 | |
| 19 | Esponja de isolamento sob o radiador | 1 | |
| 20 | Esponja de isolamento da placa guia frontal | 1 | |
| 21 | Esponja de isolamento superior | 1 | |
| 22 | Tubo de aviso | 1 | |
| 23 | Tubo de saída | 1 | |
| 24 | Tubo de entrada | 1 |
