Mini Escavadeira X35 Pro
SISTEMA DE FORNECIMENTO DE ÓLEO
Diagrama e tabela de peças do sistema SISTEMA DE FORNECIMENTO DE ÓLEO da Mini Escavadeira X35 Pro.

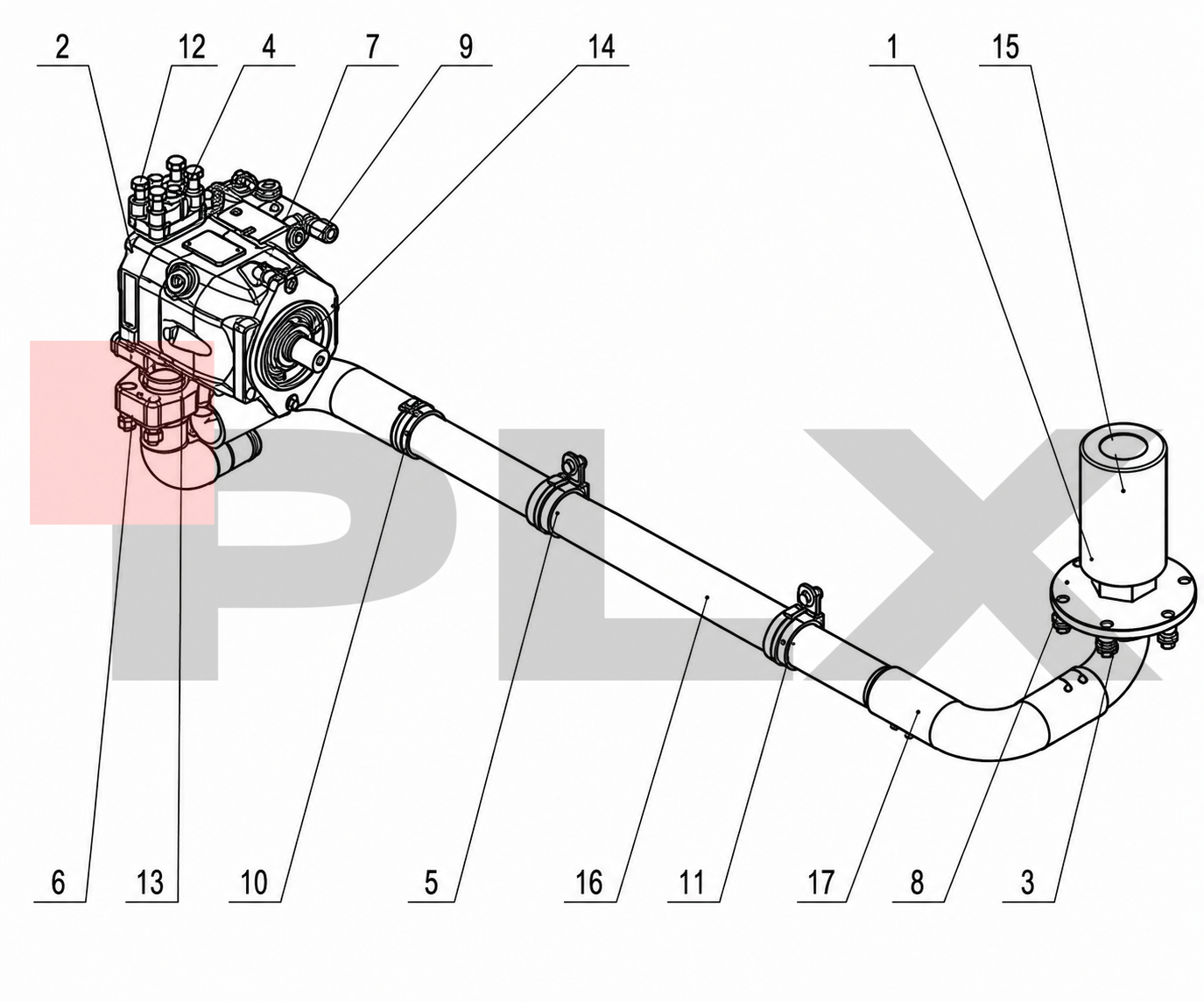

Diagrama
Visualização do sistema
Peça selecionada
Nº
- Nome
- Quantidade
- Sistema
- SISTEMA DE FORNECIMENTO DE ÓLEO
- Página do manual
- 52
Tabela de peças
Peças do SISTEMA DE FORNECIMENTO DE ÓLEO
Selecione uma linha para ver os detalhes da peça e solicitar atendimento pelo WhatsApp do pós-venda.
| Nº | Nome da peça | Qtd | Ação |
|---|---|---|---|
| 1 | Junta de saída do tanque de óleo | 1 | |
| 2 | Junta da extremidade da bomba | 1 | |
| 3 | Parafuso M10*25-8.8 | 6 | |
| 4 | Parafuso M10*30-8.8 | 4 | |
| 5 | Parafuso M10*16-8.8 | 2 | |
| 6 | Parafuso M12*30-8.8 | 4 | |
| 7 | Parafuso M12*35-10.9 | 2 | |
| 8 | Anel de Arruela | 6 | |
| 9 | Anel de Arruela | 2 | |
| 10 | Sargento ⌀40-⌀60 | 8 | |
| 11 | Sargento fixo ⌀50 | 2 | |
| 12 | FL-16 | 1 | |
| 13 | Anel de vedação (ou O-ring) | 1 | |
| 14 | Bomba principal | 1 | |
| 15 | Filtro de sucção de óleo | 1 | |
| 16 | Tubo rígido de fornecimento de óleo | 1 | |
| 17 | Mangueira de fornecimento de óleo | 2 |
