Mini Escavadeira X35 Pro
MONTAGEM DA HASTE DA CAÇAMBA

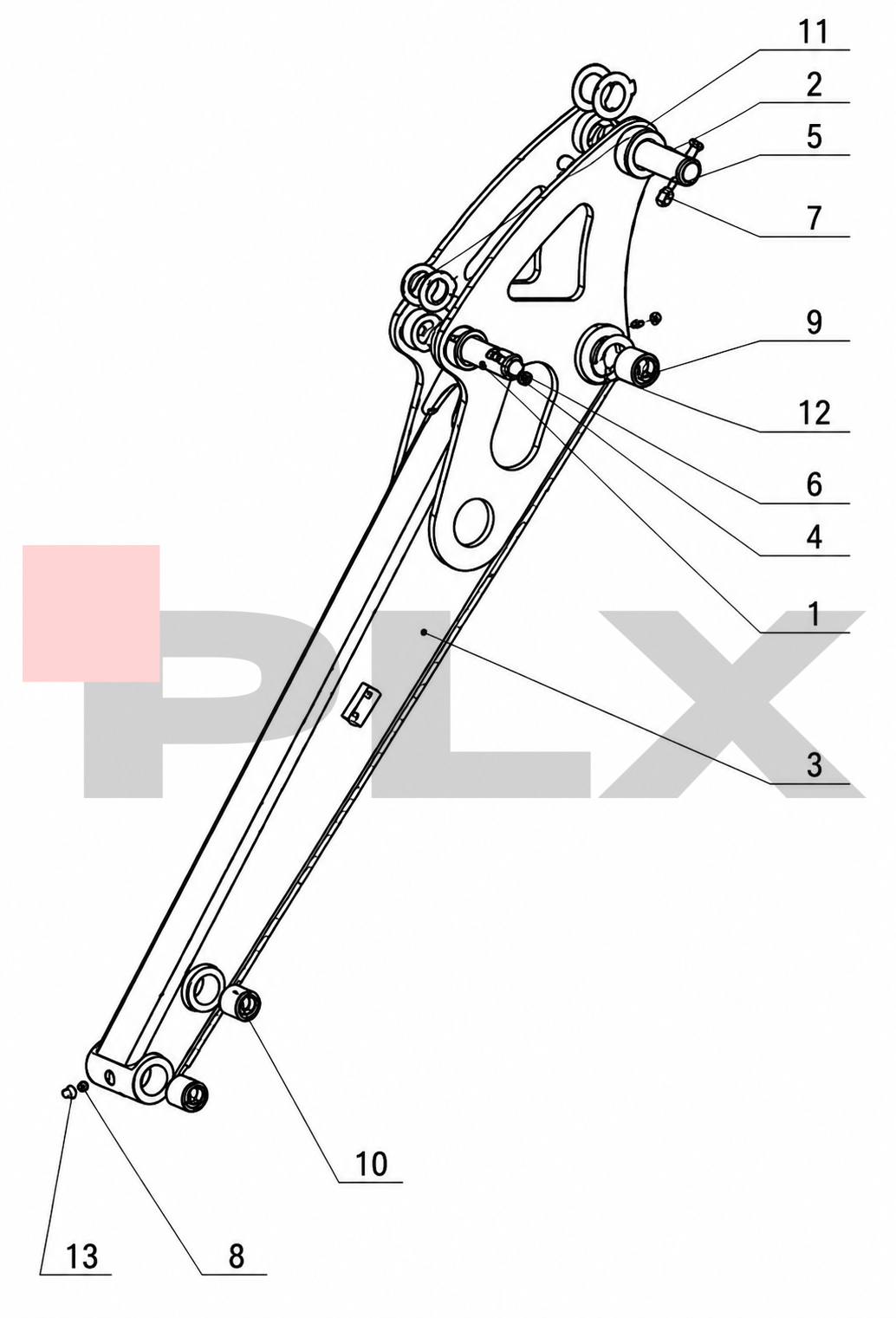

Diagrama e tabela de peças do sistema MONTAGEM DA HASTE DA CAÇAMBA da Mini Escavadeira X35 Pro.
Diagrama
Visualização do sistema
Peça selecionada
Nº
- Nome
- Quantidade
- Sistema
- MONTAGEM DA HASTE DA CAÇAMBA
- Página do manual
- 28
Tabela de peças
Peças do MONTAGEM DA HASTE DA CAÇAMBA
Selecione uma linha para ver os detalhes da peça e solicitar atendimento pelo WhatsApp do pós-venda.
| Nº | Nome da peça | Qtd | Ação |
|---|---|---|---|
| 1 | Pino inferior do cilindro da caçamba | 1 | |
| 2 | Eixo do pino da barra do cilindro da caçamba | 1 | |
| 3 | Corpo da barra da caçamba | 1 | |
| 4 | Parafuso M10*90-8.8 | 1 | |
| 5 | Parafuso M12*110-8.8 | 1 | |
| 6 | Porca M10-8 | 2 | |
| 7 | Porca M12-8 | 2 | |
| 8 | Bucha ⌀50-⌀60/50 | 3 | |
| 9 | Bucha ⌀50-⌀60/50 | 2 | |
| 10 | Calço | 4 | |
| 11 | Calço | 2 | |
| 12 | Copo de óleo | 4 | |
| 13 | Tampa protetora do copo de óleo | 3 |
