Mini Escavadeira X35 Pro
MONTAGEM DA CAPA

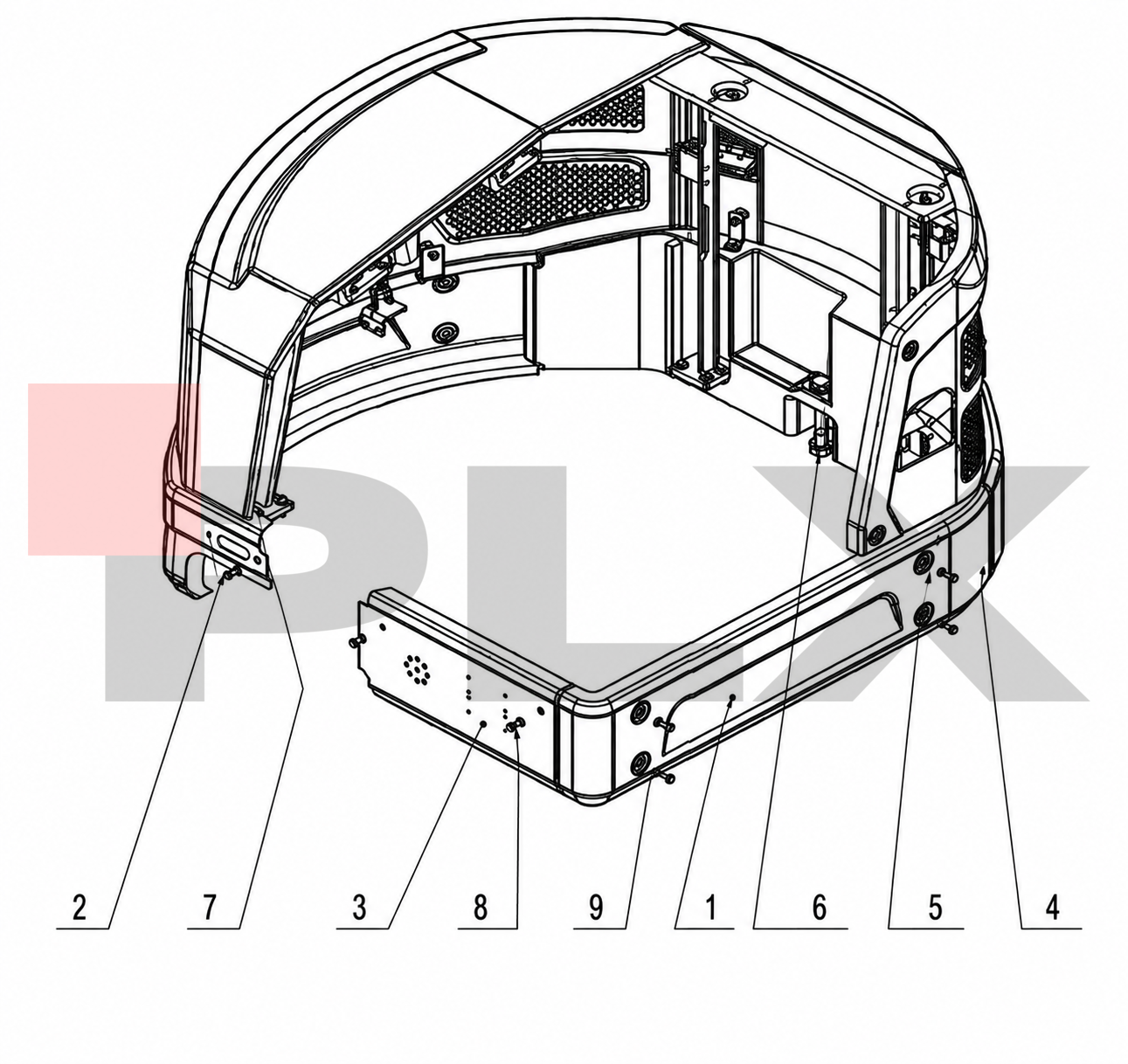

Diagrama e tabela de peças do sistema MONTAGEM DA CAPA da Mini Escavadeira X35 Pro.
Diagrama
Visualização do sistema
Peça selecionada
Nº
- Nome
- Quantidade
- Sistema
- MONTAGEM DA CAPA
- Página do manual
- 33
Tabela de peças
Peças do MONTAGEM DA CAPA
Selecione uma linha para ver os detalhes da peça e solicitar atendimento pelo WhatsApp do pós-venda.
| Nº | Nome da peça | Qtd | Ação |
|---|---|---|---|
| 1 | Proteção lateral esquerda | 1 | |
| 2 | Proteção lateral direita | 1 | |
| 3 | Proteção frontal esquerda | 1 | |
| 4 | Componentes do contrapeso | 1 | |
| 5 | Componentes da capa esquerda | 1 | |
| 6 | Componentes da porta traseira | 1 | |
| 7 | Componentes da capa direita | 1 | |
| 8 | Parafuso M10*20-8.8 | 13 | |
| 9 | Anel de arruela | 13 |
