Mini Escavadeira X35 Pro
MONTAGEM DA CABEÇA DE GUINADA
Diagrama e tabela de peças do sistema MONTAGEM DA CABEÇA DE GUINADA da Mini Escavadeira X35 Pro.

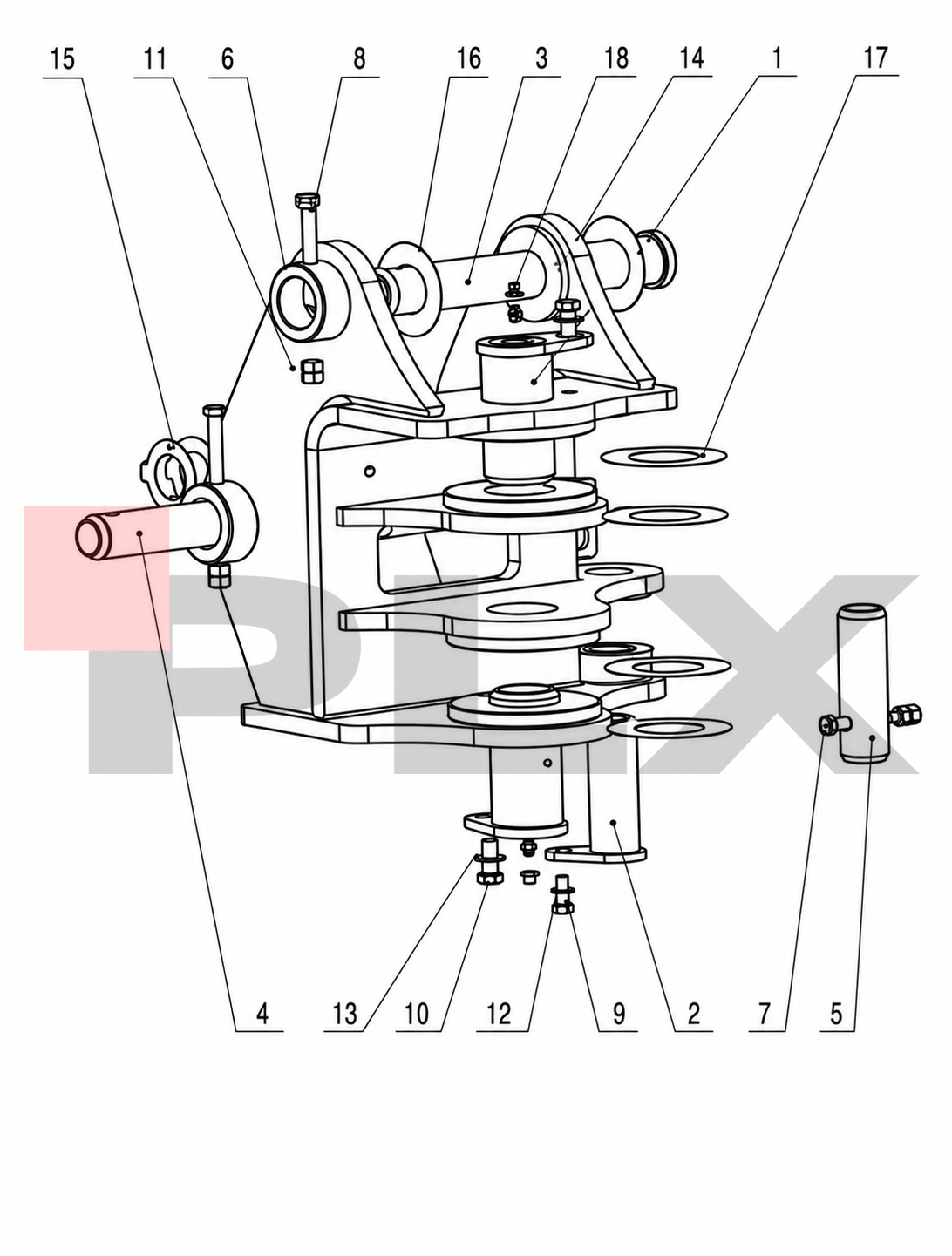

Diagrama
Visualização do sistema
Peça selecionada
Nº
- Nome
- Quantidade
- Sistema
- MONTAGEM DA CABEÇA DE GUINADA
- Página do manual
- 31
Tabela de peças
Peças do MONTAGEM DA CABEÇA DE GUINADA
Selecione uma linha para ver os detalhes da peça e solicitar atendimento pelo WhatsApp do pós-venda.
| Nº | Nome da peça | Qtd | Ação |
|---|---|---|---|
| 1 | Eixo do pino da cabeça de guinada | 1 | |
| 2 | Eixo do pino de brinco do cilindro de deflexão | 1 | |
| 3 | Eixo do pino da lança | 1 | |
| 4 | Eixo do pino inferior do cilindro da lança | 1 | |
| 5 | Eixo do pino inferior do cilindro de deflexão | 1 | |
| 6 | Cabeça de guinada | 1 | |
| 7 | Parafuso M12*110-8.8 | 1 | |
| 8 | Parafuso M12*110-8.8 | 2 | |
| 9 | Parafuso M10*30-10.9 | 1 | |
| 10 | Parafuso M14*35-10.9 | 2 | |
| 11 | Porca M12-8 | 6 | |
| 12 | Anel de arruela | 1 | |
| 13 | Anel de arruela | 2 | |
| 14 | Copo de óleo | 2 | |
| 15 | Calço | 4 | |
| 16 | Calço | 2 | |
| 17 | Calço | 4 | |
| 18 | Tampa protetora de copo de óleo | 2 |
