Mini Escavadeira X35 Pro
DISPOSITIVO DE LÂMINA ESTABILIZADORA

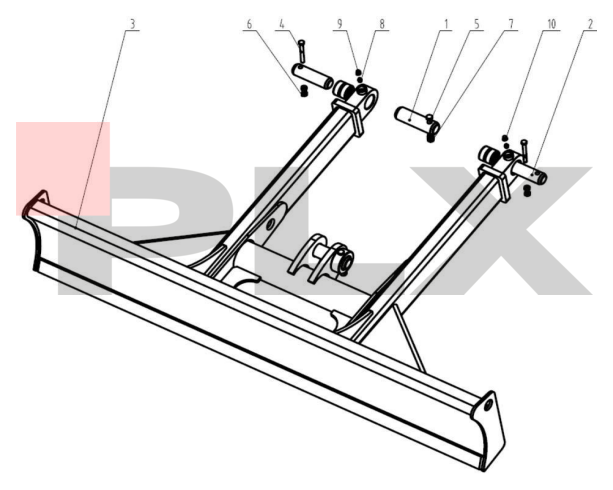

Diagrama e tabela de peças do sistema DISPOSITIVO DE LÂMINA ESTABILIZADORA da Mini Escavadeira X35 Pro.
Diagrama
Visualização do sistema
Peça selecionada
Nº
- Nome
- Quantidade
- Sistema
- DISPOSITIVO DE LÂMINA ESTABILIZADORA
- Página do manual
- 59
Tabela de peças
Peças do DISPOSITIVO DE LÂMINA ESTABILIZADORA
Selecione uma linha para ver os detalhes da peça e solicitar atendimento pelo WhatsApp do pós-venda.
| Nº | Nome da peça | Qtd | Ação |
|---|---|---|---|
| 1 | Eixo do pino do cilindro da escavadeira | 2 | |
| 2 | Eixo do pino da lâmina | 2 | |
| 3 | Lâmina | 1 | |
| 4 | Parafuso M10*90-8.8 | 2 | |
| 5 | Parafuso M12*110-8.8 | 2 | |
| 6 | Porca M10-8 | 4 | |
| 7 | Porca M12-8 | 4 | |
| 8 | Copo de óleo | 2 | |
| 9 | Bucha ⌀40-450/45 | 2 | |
| 10 | Tampa protetora de copo de óleo | 2 |
