Mini Escavadeira X35 Pro
CONJUNTO DO TANQUE DE COMBUSTÍVEL

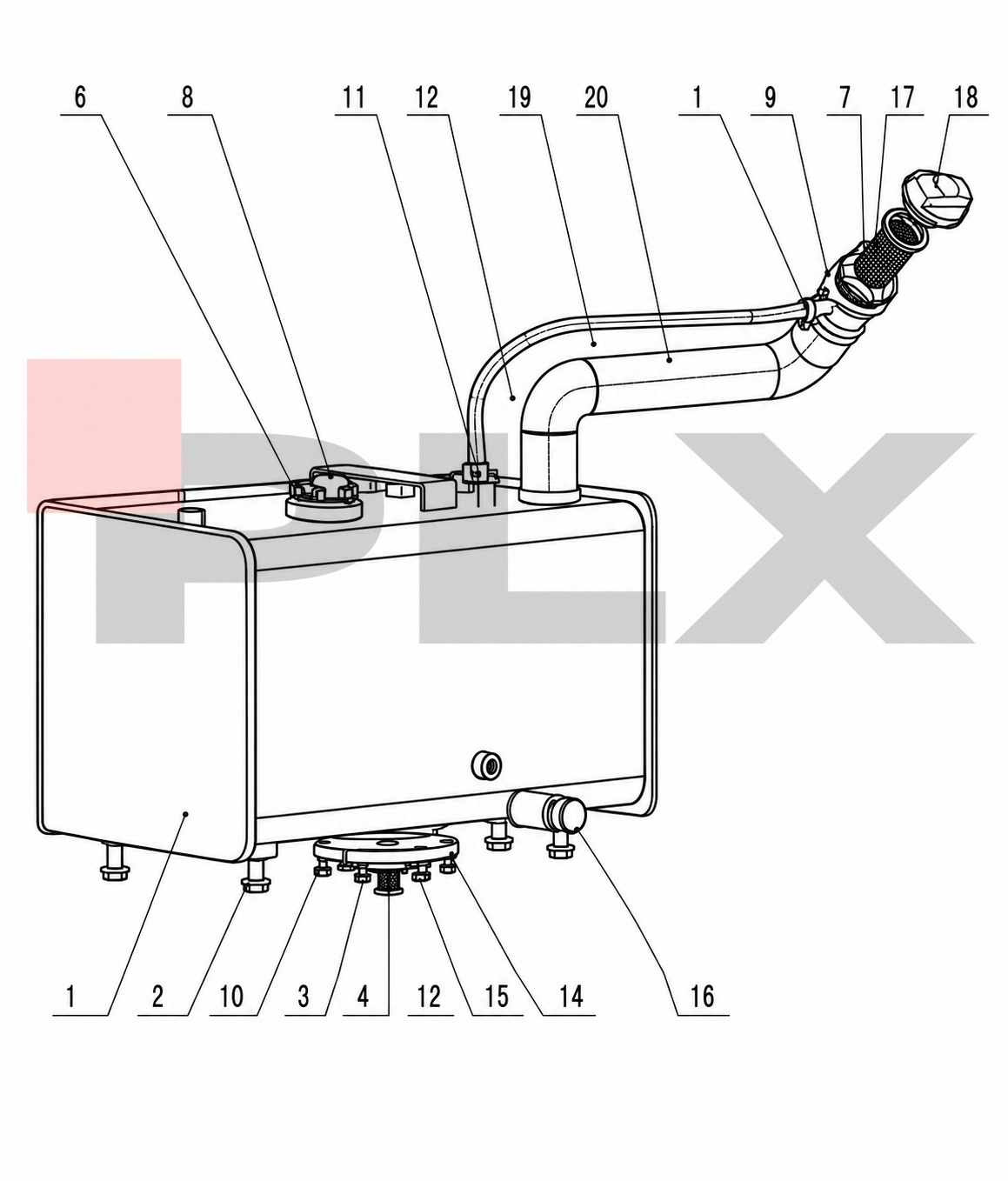

Diagrama e tabela de peças do sistema CONJUNTO DO TANQUE DE COMBUSTÍVEL da Mini Escavadeira X35 Pro.
Diagrama
Visualização do sistema
Peça selecionada
Nº
- Nome
- Quantidade
- Sistema
- CONJUNTO DO TANQUE DE COMBUSTÍVEL
- Página do manual
- 25
Tabela de peças
Peças do CONJUNTO DO TANQUE DE COMBUSTÍVEL
Selecione uma linha para ver os detalhes da peça e solicitar atendimento pelo WhatsApp do pós-venda.
| Nº | Nome da peça | Qtd | Ação |
|---|---|---|---|
| 1 | Tanque de combustível | 1 | |
| 2 | Conjunto do filtro de combustível | 1 | |
| 3 | Flange limpa | 1 | |
| 4 | Parafuso M6*16-8.8 | 6 | |
| 5 | Parafuso M12*35-8.8 | 4 | |
| 6 | Parafuso H | 5 | |
| 7 | Parafuso H | 2 | |
| 8 | Anel de arruela | 5 | |
| 9 | Anel de arruela | 8 | |
| 10 | Anel de arruela | 4 | |
| 11 | Abraçadeira | 2 | |
| 12 | Abraçadeira | 2 | |
| 13 | Tampão de porta de óleo | 1 | |
| 14 | Anel de vedação (ou o-ring) | 1 | |
| 15 | Anel de arruela | 1 | |
| 16 | Elemento do filtro de combustível | 1 | |
| 17 | Tela do filtro de enchimento de combustível | 1 | |
| 18 | Tampa do tanque de combustível | 1 | |
| 19 | Tubo de exaustão de combustível | 1 | |
| 20 | Mangueira de reabastecimento de combustível | 1 |
