Mini Escavadeira X35 Pro
CONJUNTO DO RADIADOR

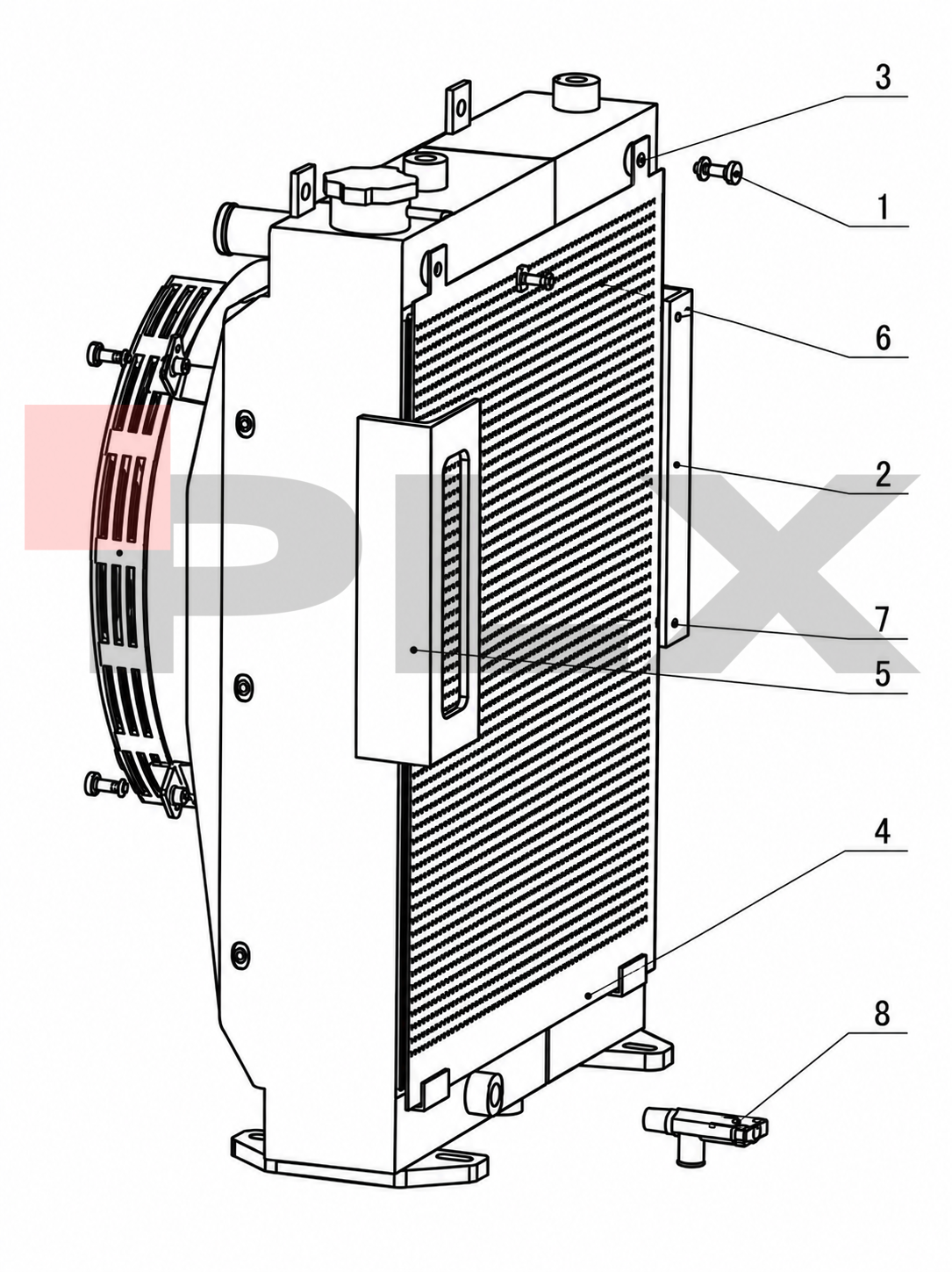

Diagrama e tabela de peças do sistema CONJUNTO DO RADIADOR da Mini Escavadeira X35 Pro.
Diagrama
Visualização do sistema
Peça selecionada
Nº
- Nome
- Quantidade
- Sistema
- CONJUNTO DO RADIADOR
- Página do manual
- 24
Tabela de peças
Peças do CONJUNTO DO RADIADOR
Selecione uma linha para ver os detalhes da peça e solicitar atendimento pelo WhatsApp do pós-venda.
| Nº | Nome da peça | Qtd | Ação |
|---|---|---|---|
| 1 | Parafuso M6*12-8.8 | 2 | |
| 2 | Parafuso M8*16-8.8 | 2 | |
| 3 | Anel de Arruela | 2 | |
| 4 | Radiador | 1 | |
| 5 | Capa do guia de vento | 1 | |
| 6 | Rede à prova de poeira | 1 | |
| 7 | Capa do ventilador | 1 | |
| 8 | Interruptor de aquecedor | 1 |
