Mini Escavadeira X35 Pro
CONJUNTO DO COMPRESSOR DE AR CONDICIONADO
Diagrama e tabela de peças do sistema CONJUNTO DO COMPRESSOR DE AR CONDICIONADO da Mini Escavadeira X35 Pro.

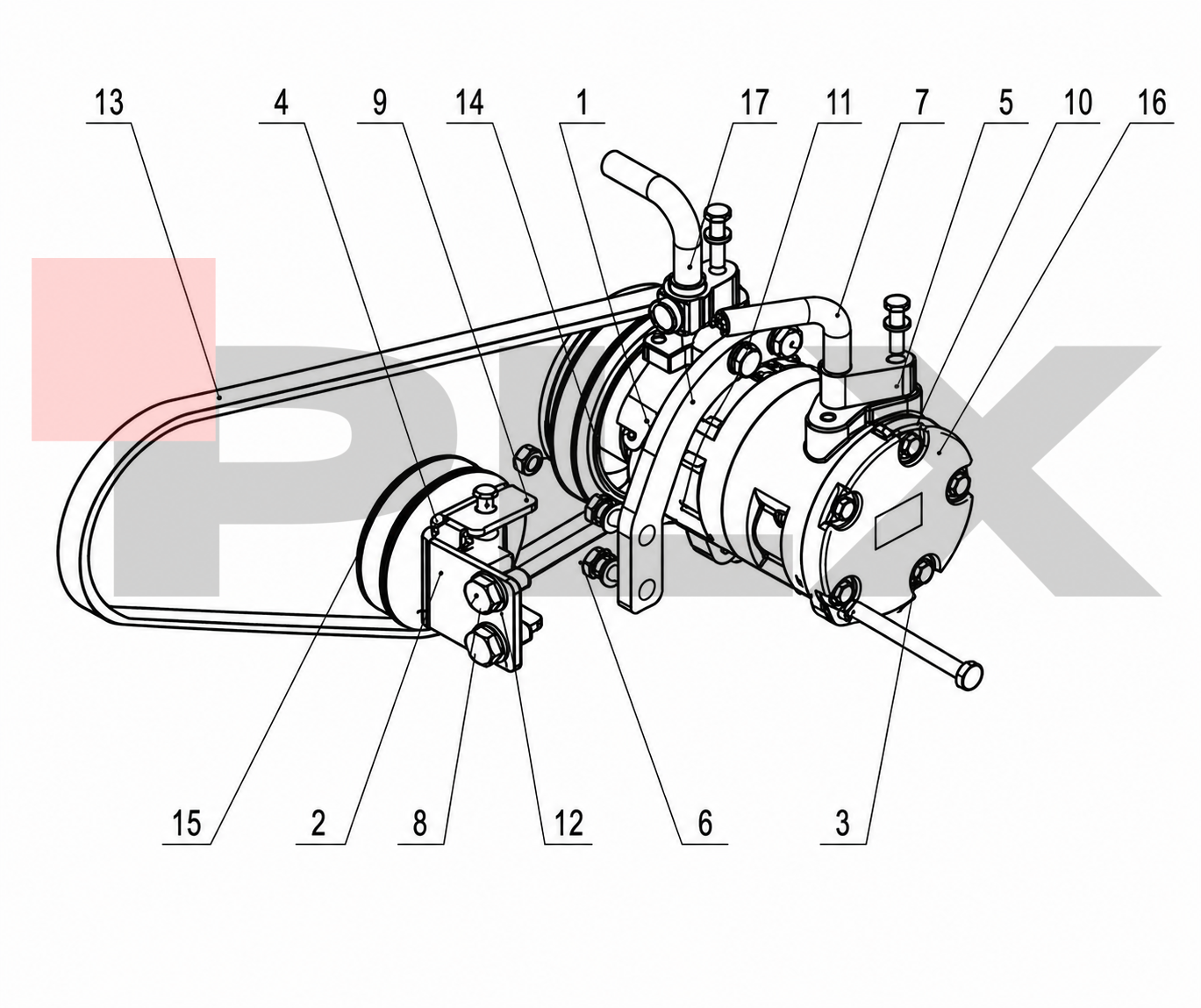

Diagrama
Visualização do sistema
Peça selecionada
Nº
- Nome
- Quantidade
- Sistema
- CONJUNTO DO COMPRESSOR DE AR CONDICIONADO
- Página do manual
- 45
Tabela de peças
Peças do CONJUNTO DO COMPRESSOR DE AR CONDICIONADO
Selecione uma linha para ver os detalhes da peça e solicitar atendimento pelo WhatsApp do pós-venda.
| Nº | Nome da peça | Qtd | Ação |
|---|---|---|---|
| 1 | Placa de conexão do compressor | 1 | |
| 2 | Suporte de ajuste de tensão | 1 | |
| 3 | Parafuso M8*100-8.8 | 1 | |
| 4 | Parafuso M10*80-8.8 | 1 | |
| 5 | Parafuso M6*25-8.8 | 2 | |
| 6 | Parafuso M8*20-8.8 | 2 | |
| 7 | Parafuso M8*25-8.8 | 2 | |
| 8 | Parafuso M10*20-8.8 | 2 | |
| 9 | Porca M8-8 | 1 | |
| 10 | Anel de arruela | 2 | |
| 11 | Anel de arruela | 4 | |
| 12 | Anel de arruela | 2 | |
| 13 | Correia em V | 1 | |
| 14 | Compressor de ar condicionado | 1 | |
| 15 | Tensão da correia em V tipo A | 1 | |
| 16 | Componentes da tubulação de pressão e frio | 1 | |
| 17 | Componentes da tubulação de frio | 1 |
