Mini Escavadeira X35 Pro
CONJUNTO DO CILINDRO DO BRAÇO
Diagrama e tabela de peças do sistema CONJUNTO DO CILINDRO DO BRAÇO da Mini Escavadeira X35 Pro.

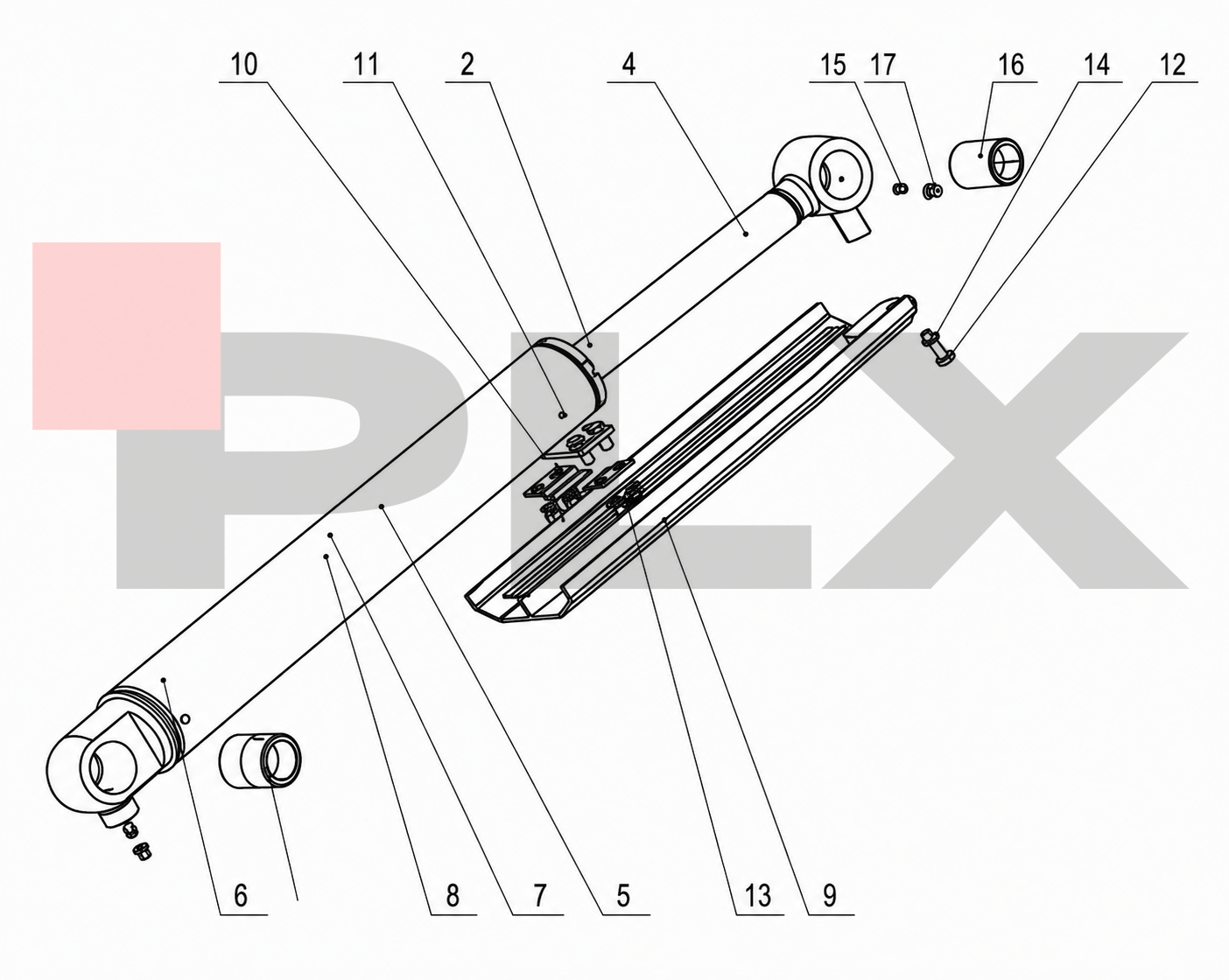

Diagrama
Visualização do sistema
Peça selecionada
Nº
- Nome
- Quantidade
- Sistema
- CONJUNTO DO CILINDRO DO BRAÇO
- Página do manual
- 54
Tabela de peças
Peças do CONJUNTO DO CILINDRO DO BRAÇO
Selecione uma linha para ver os detalhes da peça e solicitar atendimento pelo WhatsApp do pós-venda.
| Nº | Nome da peça | Qtd | Ação |
|---|---|---|---|
| 1 | Tubo rígido da cavidade grande do cilindro da lança | 1 | |
| 2 | Manga guia do cilindro da lança | 1 | |
| 3 | Tubo rígido da cavidade pequena do cilindro da lança | 1 | |
| 4 | Conjunto da haste do pistão do cilindro da lança | 1 | |
| 5 | Manga de amortecimento do cilindro da lança | 1 | |
| 6 | Conjunto do barril do cilindro da lança | 1 | |
| 7 | Pistão | 1 | |
| 8 | Porca | 1 | |
| 9 | Placa de proteção do cilindro da lança | 1 | |
| 10 | Placa guia de proteção do cilindro da lança | 2 | |
| 11 | Parafuso M10*25-8.8 | 4 | |
| 12 | Parafuso M10*30-8.8 | 1 | |
| 13 | Porca M10-8 | 4 | |
| 14 | Anel de arruela | 9 | |
| 15 | Copo de óleo | 2 | |
| 16 | Bucha ⌀55/55 | 2 | |
| 17 | Tampa protetora de copo de óleo | 2 |
