Mini Escavadeira X35 Pro
COMPONENTES DA CAPA DIREITA

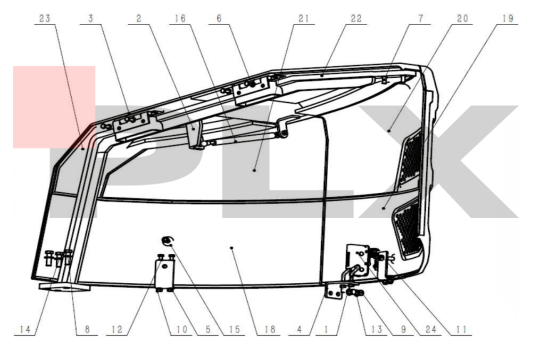

Diagrama e tabela de peças do sistema COMPONENTES DA CAPA DIREITA da Mini Escavadeira X35 Pro.
Diagrama
Visualização do sistema
Peça selecionada
Nº
- Nome
- Quantidade
- Sistema
- COMPONENTES DA CAPA DIREITA
- Página do manual
- 36
Tabela de peças
Peças do COMPONENTES DA CAPA DIREITA
Selecione uma linha para ver os detalhes da peça e solicitar atendimento pelo WhatsApp do pós-venda.
| Nº | Nome da peça | Qtd | Ação |
|---|---|---|---|
| 1 | Trava | 1 | |
| 2 | Suporte do lado direito | 1 | |
| 3 | Tampa direita | 1 | |
| 4 | Trava da tampa do lado direito | 1 | |
| 5 | Placa de suporte da trava esférica | 2 | |
| 6 | Parafuso M8*20-8.8 | 8 | |
| 7 | Parafuso M10*40-8.8 | 2 | |
| 8 | Parafuso M12*40-8.8 | 3 | |
| 9 | Parafuso M10*16-8.8 | 1 | |
| 10 | Porca M8-8 | 10 | |
| 11 | Porca M10-8 | 4 | |
| 12 | Anel de arruela | 12 | |
| 13 | Anel de arruela | 4 | |
| 14 | Anel de arruela | 3 | |
| 15 | Trava esférica | 2 | |
| 16 | Mola a gás bloqueável | 1 | |
| 17 | Faixa adesiva da tampa direita | 1 | |
| 18 | Algodão acústico inferior frontal direito | 1 | |
| 19 | Algodão acústico inferior traseiro direito | 1 | |
| 20 | Algodão acústico traseiro central direito | 1 | |
| 21 | Algodão acústico frontal central direito | 1 | |
| 22 | Algodão acústico superior traseiro direito | 1 | |
| 23 | Algodão acústico superior frontal direito | 1 | |
| 24 | Fechadura | 1 |
